BDCL-3型材料力學多功能實驗臺

2019/12/11

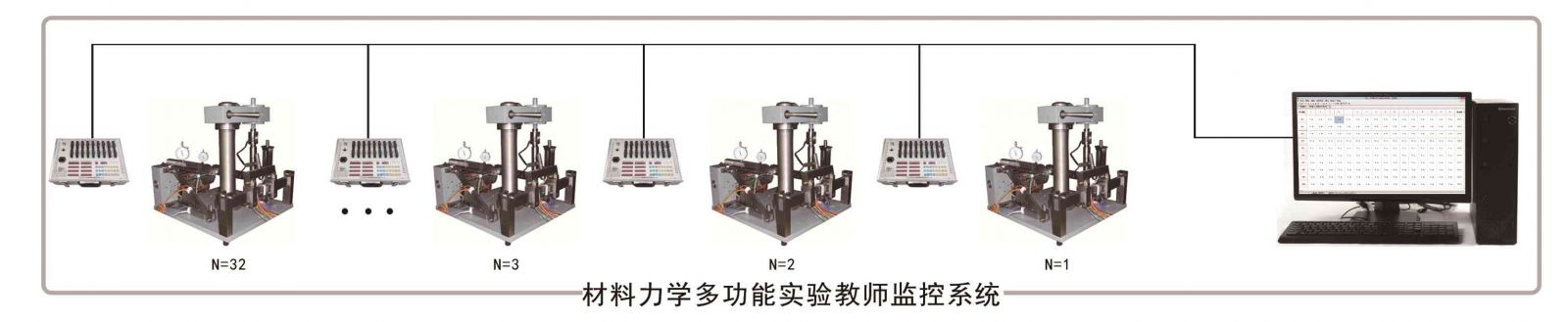

　　（可進行多達32種實驗）
　　產品介紹
　　1、用途  本實驗裝置是用于各理工科院校作材料力學電測法實驗的裝置，它是將多種材料力學實驗集中一個臺上進行，使用時稍加準備，即可進行教學大綱規定內容的多項實驗。
　　2、特點  實驗臺采用蝸桿機構以螺旋千斤進行加載，經傳感器由數字測力儀測出力的讀數；各試件受力變形，通過應變片由電阻應變儀顯示。整機結構緊湊、外型美觀、加載穩定、操作省力，實驗效果好，易于學生自己動手，有利于提高教學質量。本儀器的潛力較大，還可根據需要，增設其它實驗，實驗數據也可由計算機處理。
　　3、結構  本產品的架體設計采用封閉型鋼及鑄件配制而成，表面經噴塑處理，結構緊固耐用。蝸桿及螺旋機構為內藏式，從而使得結構緊湊。每項實驗均配有精密化學鍍試件和附件。
　　產品功能：
　　1.純彎曲梁正應力的分布規律實驗
　　2.電阻應變片靈敏度系數的標定
　　3. 材料彈性模量E，泊松比μ的測定
　　4. 偏心拉伸實驗
　　5. 彎扭組合受力分析
　　6. 等強度梁實驗
　　7. 壓桿穩定實驗
　　8. 懸臂梁實驗
　　9. 工字梁實驗（選配）
　　10. T形梁實驗（選配）
　　11. 楔梁純彎曲實驗（選配）
　　12. 疊梁（鋼、鋁合金）純彎曲實驗（選配）
　　13. 復合梁純彎曲實驗（選配）
　　14.更多試驗項目請與客服人員聯系
　　技術參數
　　1、試件作用載荷范圍   0-5KN
　　2、加載機構作用行程   55mm
　　3、手輪加載轉矩       0-2.6N.m
　　4、加載速度           0.1mm/轉（手輪）
　　5、本機重量           60Kg
　　6、外部尺寸           500（長）×500（寬）×600（高）mm
　　完成基本實驗配置
　　1、BDCL-3型材料力學多功能實驗臺架；
　　2、實驗梁試件；
　　3、拉壓力傳感器；
　　4、CML-1H型應變&力綜合測試儀及采集分析軟件。
