BDCL-2 壓桿穩定實驗臺

2019/12/11

　　產品介紹
　　BDCL-2壓桿穩定實驗裝置是為了完善和改進材料力學實驗而研制的，由實驗臺架、實驗試件、支撐方式附件、壓力傳感器、位移傳感器以及加載機構組成。該裝置體積小巧，功能豐富，測力傳感部分與實驗臺一體化設計，加載方便準確。該裝置整體結構四柱式結構設計，變換不同的支撐附件可實現不同支撐方式的壓桿穩定實驗。通過專用測試儀可實現測量數據實時觀察記錄，或通過采集分析軟件實現計算機控制，并進行測量數據的采集、處理和分析。
　　產品功能及試驗項目
　　基本實驗項目
　　1、兩端鉸支；
　　2、一端鉸支，一端固支；
　　3、兩端固支；
　　4、兩端鉸支，中間支撐；
　　5、一端鉸支，一端自由；
　　6、一端鉸支，一端滑動；
　　7、一端固定，一端自由；
　　8、一端固定，一端滑動；
　　9、一端彈性支撐，一端鉸支；
　　10、一端彈性支撐，一端固支；
　　11、一端彈性支撐，一端自由；
　　12、一端彈性支撐，一端滑動；

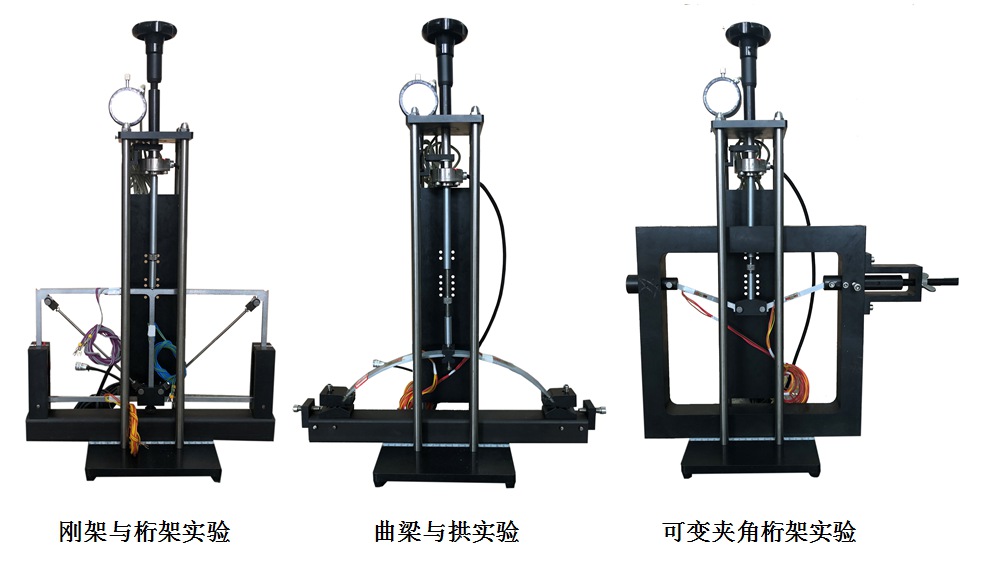

　　可擴展實驗項目
　　1、可變夾角桁架實驗；
　　2、剛架與桁架實驗；
　　3、曲梁與拱實驗。

　   技術參數

　　1、載荷范圍：                     0-2kN；
　　2、安全過載能力：              120%；
　　3、加載速度：                     1mm/轉（手柄）；
　　4、試件彈性模量：               210GPa；
　　5、加載作用行程：               25mm；
　　6、重      量：                      7.5Kg；
　　7、外形尺寸：長×寬×高       200×200×650mm 。
　　完成基本實驗配置
　　1、BDCL-2型壓桿穩定實驗臺一套；
　　2、壓力傳感器一只；
　　3、位移傳感器一只；
　　4、實驗梁試件；
　　5、CML-1W型綜合測試儀一臺。
